| 电气特性 |
| 标称阻值范围 |
10Ω—2MΩ |
|
|
| 阻值允许偏差 |
±10％ |
|
|
| 终端电阻 |
≤1%R或10Ω |
|
|
| 接触电阻变化 |
绝缘电阻≤±3% R或5Ω |
|
|
| 绝缘电阻 |
R1≥1GΩ(100Vdc) |
|
|
| 耐电压 |
640Vac |
|
|
| 极限动触点电流 |
100mA |
|
|
| 有效电行程 |
>>总机械行程的70% |
|
|
| |
|
| 环境特性 |
| 额定功率 |
0.5W@70℃ ，OW@100℃ |
|
|
| 温度范围 |
－55℃—＋100℃ |
|
|
| 温度系数 |
±250ppm／℃，±100ppm／℃ |
|
|
| 碰撞 |
390m/S2, 4000次△R≤50%R |
|
|
| 温度变化 |
-55℃,30min,+100℃,30min |
|
|
| 循环5次 |
△R≤±5%R, △(Uab/Uac) ≤5%R |
|
|
| 振动 |
10 ~ 500Hz, 0.75mm, 6h
电气间断≤100μ
△R≤±5%R, △(Uab/Uac) ≤7.5%R
△R≤±5%R, △(Uab/Uac) ≤5%R |
|
|
| 气候顺序 |
按IEC68-2-2等
△R≤±10%R, △R1≤100 MΩ |
|
|
| 70℃电气耐久性 |
0. 5W, 1000 MΩ
△R≤±10%R, △CRV≥3%R或5Ω |
|
|
| 机械耐久性 |
200周
△R≤±10%R, △CRV≤3%R或5Ω |
|
|
| 稳态湿热 |
按IEC68-2-3, Ca, 96h
△R≤10%R, △R1≥100 MΩ |
|
|
| |
|
| 物理特性 |
| 总机械行程 |
280±10° |
|
|
| 起动力矩 |
≤35mN·m |
|
|
| 标志 |
阻值允许偏差(±10%不标注)
Resistance tolerance (when no identification, it is of ±10%)
阻值代码、产品型号Resistance code, type |
|
|
| 标准包装 |
50只/管 |
|
|
| |
|
| 安装方式 |
 |

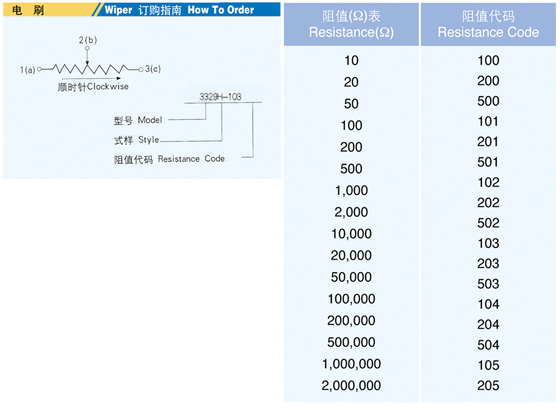

| 定购指南 |
 |
|
